Lab1
ขั้นตอนที่ 1
เปิดโปรแกรม Xjlinx ISE webpack 14.7 ขึ้นมาแล้ว New project
§ Name : ชื่อโปรเจค
§ Location : ตำแหน่งที่เก็บโปรเจค
§ แล้วกด Next
§ Family : เลือก Spartan6
§ Device : XC6SLX9 (MOJOV3)กด Next.... แล้ว Finish
ขั้นตอนที่ 2
ทำการ New Source VHDL Module เพราะเราจะใช้ ภาษา VHDL ในการเขียน Module
ขั้นตอนที่ 3

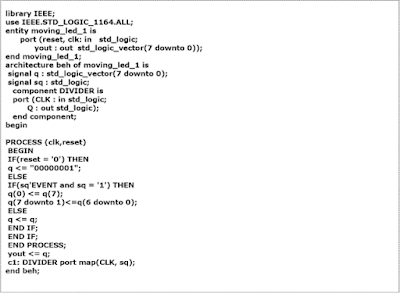

แก้ไข code โดยนำ code ด้านล่างไปใส่แทน
ขั้นตอนที่ 4
สร้างอีก VHDL Module โดย New source แบบข้างต้นแล้วเลือก VHDL Module ตั้งชื่อว่า Divider แล้วแก้ไข Code ตามด้านล่าง
ขั้นตอนที่ 5
ทำการกำหนด I/O ของ LED โดย New Source แต่ครั้งนี้จะเลือก Implementation Constraints File : ตั้งชื่อ Pinout ทำการใส่ code กำหนด pin ด้านล่าง
ขั้นตอนที่ 6 Implement File
1. คลิกที่ moving_led_1
2.ที่กล่องซ้ายล่างคลิกขวาที่ Generate Programming File > Properties
3.ติกที่ -g Binary แล้วกด Ok
ขั้นตอนสุดท้าย Upload Program to MOJO V3 และสังเกตผล
