Week10 - การใช้งาน Vejio Citech

การทดสอบการเปิดและปิดหลอดไฟโดยใช้สวิตซ์ อินพุท : สวิตซ์ไฟแบบกดติดปล่อยดับ 3 สวิตซ์ เอาต์พุต : หลอดไฟ 3 หลอด การทำงาน : ♥เมื่อกดสวิตซ์ 1 หลอดที่ 1 ติด และใช้โปรแกรม Vejio Citech อ่านสถานะและสั่งเปิดปิดหลอดไฟได้ ♥เมื่อกดสวิตซ์ 2 หลอดที่ 2 ติด และใช้โปรแกรม Vejio Citech อ่านสถานะและสั่งเปิดปิดหลอดไฟได้ ♥เมื่อกดสวิตซ์ 3 หลอดที่ 3 ติด และใช้โปรแกรม Vejio Citech อ่านสถานะและสั่งเปิดปิดหลอดไฟได้ Step 1:ใช้ PLC Model TM221CE16R กับ Software PLC Schneider PLC

Step 2: วิธีต่อวงจร

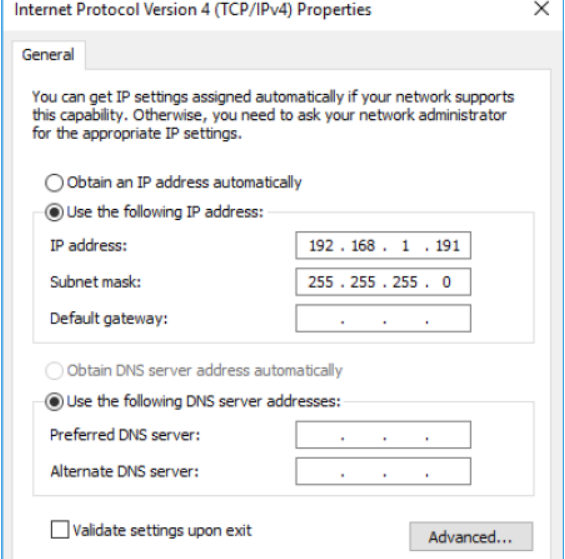

Step 3: ตั้งค่า IP Address

Step 4: เข้าโปรแกรม SoMachine Basic

Step 5: Connect เพื่อเชื่อมต่อ IP ของ คอมเรา และ เครื่อง PLC

Step 6: POU ของ I(Input) M(memory output)

Step 7: POU ของM(memory output) to Q(input)

Step 8: POU M(memory input) to M(memory output)

Step 9: ไปที่แถบ configuration เพื่อตั้งค่า model PLC ไปที่แทบ Commissioning เลือก IP ของ PLC >> Login >> PC to Controller >> Start Controller

การใช้ Vijeo Citect ExplorerVijeo Citect Explorer จะมี 1.Citect Project Editor 2. Citect Graphic Builder  3. Citect ExplorerStep 1: เข้าCitect Explorer >> New project >> ตั้งชื่อให้เรียบร้อย >> click OK

Step 2: Citect Project Editor >> Communication >>Express Wizzard >> Next ไปเรื่อยๆจนถึงให้เลือก Twido >> เลือก Modbus/TCP(Ethernet)

Step 3: ให้ใส่ IP Address ให้ตรงกับ ที่ตั้งใน SoMachine

Step 4:  เข้า Citect Project Editor >> Tags เพื่อ add tags ที่สร้างใน SoMachine ทั้งหมด(M0,M1,M2,M10,M11,M12)

Step 5: เข้า Citect Graphic Builder >>New>> Page >> เลือก Normal >>OK

Step 6: วาดปุ่มโดยเลือก ด้านซ้ายขวาจะเป็น Button ,ด้านขวาเป็น Output(หลอดไฟ)

Step 7: การสร้าง Button ที่หน้า Appearance จะตั้งค่าเกี่ยวกับ Text Style ของ Button

หน้า Input ให้พิมพ์ตามรูป Toggle(M0) คือส่งค่าไปที่ M0 จะกลับสถานะ M0 ทั้งกดและปล่อยทำทั้งหมด 3 ปุ่ม คือ1.ปุ่ม I0 อ้างอิง Toggle(M0);2.ปุ่ม I1 อ้างอิง Toggle(M1);3.ปุ่ม I2 อ้างอิง Toggle(M2);

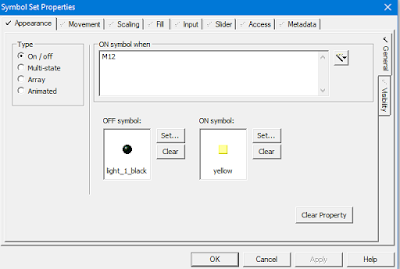

Step 8 : การสร้างส่วนที่แสดงค่าสถานะ OUT ใช้เครื่องมือรูปพัดลม ตั้งค่ารูปที่อยากให้แสดง และอ้างอิง Tag (Output M10,M11,M12)

Step 9: ทำการ Compile โดย File > Compile แล้ว Run

Step 10:ไปที่ Pages >> Page List >> Page ของเรา แล้วทา การกดปุ่มทั้งใน PC และ PLC แล้วสังเกตผล
